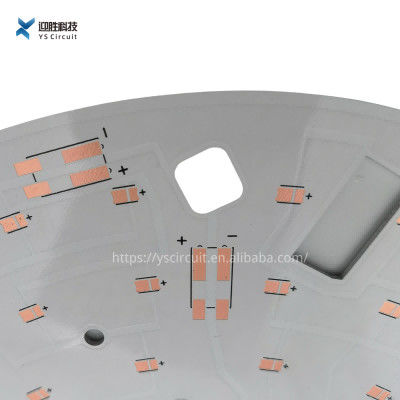

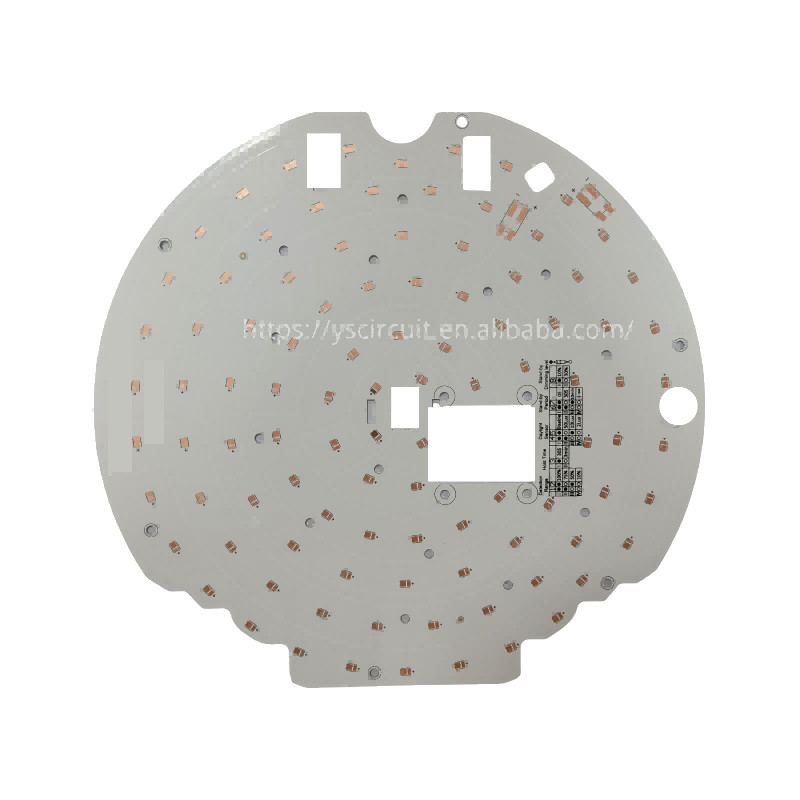

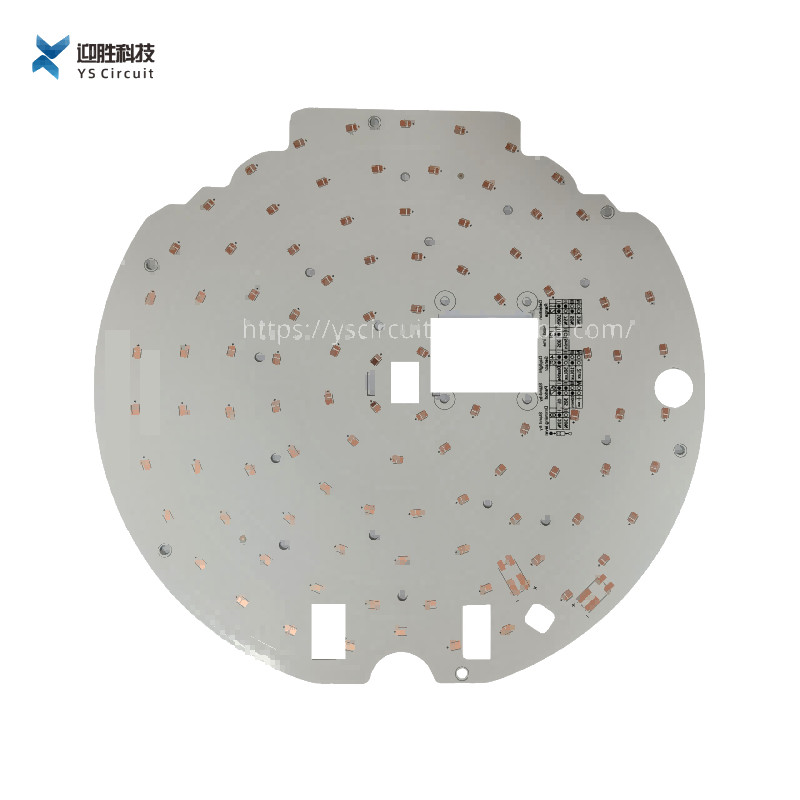

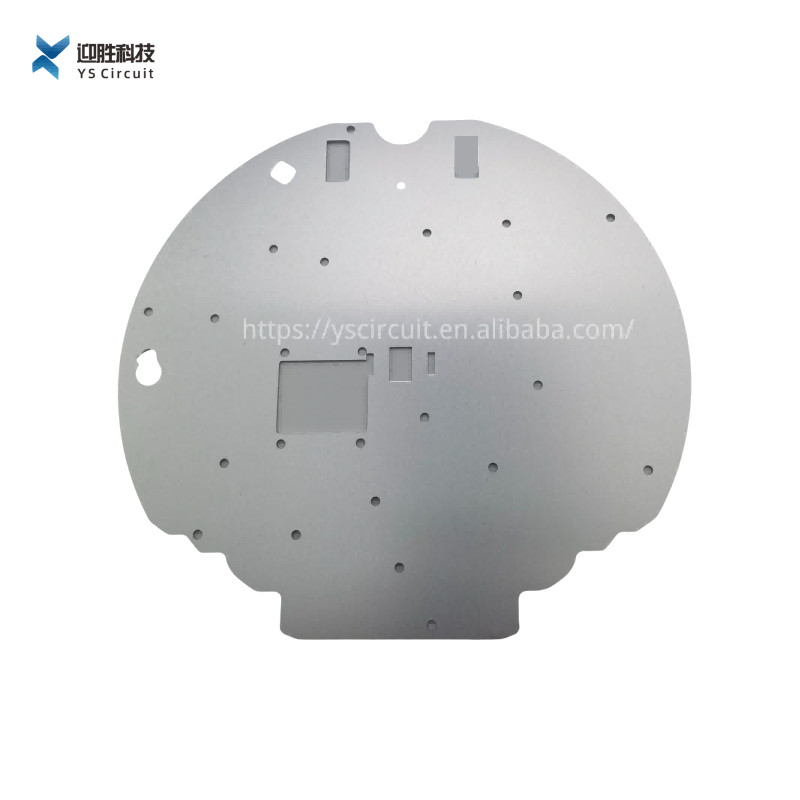

Πίνακας κυκλωμάτων βολβών των κενών οδηγήσεων, PCB πινάκων αλουμινίου για ηλεκτρονικό

Οδηγημένο PCB συνήθειας σχεδίου οδηγημένο Smd βολβών κυκλωμάτων PCB αργιλίου πινάκων κενό

Τι είναι PCB αργιλίου;

Ένα PCB αργιλίου έχει ένα παρόμοιο σχεδιάγραμμα στο κανονικό PCB. Έχει ένα στρώμα ή τα στρώματα του χαλκού, μάσκα ύλης συγκολλήσεως και βαλμένος σε στρώσεις πέρα από το.

Αντί της κατοχής ενός φίμπεργκλας ή ενός πλαστικού υποστρώματος, εν τούτοις, ένας πίνακας κυκλωμάτων αργιλίου έχει ένα υπόστρωμα μετάλλων.

Αυτή η βάση περιέχει κυρίως έναν συνδυασμό αργιλίου.

Ο πυρήνας μετάλλων μπορεί να αποτελεσθεί εξ ολοκλήρου από το μέταλλο ή να έχει έναν συνδυασμό φίμπεργκλας και αργιλίου.

Το αργίλιο PCBs είναι χαρακτηριστικά ενιαίο πλαισιωμένο, αλλά μπορεί να είναι διπλό που πλαισιώνεται επίσης.

Το αργίλιο PCBs Mulilayer είναι ιδιαίτερα δύσκολο να κατασκευαστεί.

Οι πίνακες αργιλίου παίρνουν την περισσότερη χρήση των οδηγήσεων και τη δύναμη που μετατρέπει την ηλεκτρονική. Το έντονο φως που παράγεται από LEDs δημιουργεί τα υψηλά επίπεδα της θερμότητας, τα οποία το αργίλιο κατευθύνει μακρυά από τα συστατικά. Ένα PCB αργιλίου επεκτείνει τη διάρκεια ζωής μιας συσκευής των οδηγήσεων και παρέχει περισσότερη σταθερότητα. Μπορείτε να βρείτε τα υποστρώματα αργιλίου στους φωτεινούς σηματοδότες, τα φω'τα στάσεων και τον οικιακό φωτισμό. Επιτρέπουν στους μετατροπείς δύναμης για να αλλάξουν τα ρεύματα και να ρυθμίσουν την ηλεκτρονική. Οι δημιουργοί σε πολλές άλλες βιομηχανίες βρίσκουν επίσης τη χρήση στους πίνακες κυκλωμάτων αργιλίου, αλλά δεν τους εφαρμόζουν όπως συχνά.

Απόδοση του PCB αργιλίου

1. Θερμικός διασκεδασμός

Τα κοινά υποστρώματα PCB, όπως FR4, CEM3 είναι φτωχοί αγωγοί θερμικού.

Εάν η θερμότητα των ηλεκτρονικών εξοπλισμών δεν μπορεί να διανεμηθεί εγκαίρως, θα οδηγήσει στην υψηλής θερμοκρασίας αποτυχία των ηλεκτρονικών συστατικών.

Τα υποστρώματα αργιλίου μπορούν να λύσουν αυτό το θερμικό πρόβλημα διασκεδασμού.

2. Θερμική επέκταση

Το PCB υποστρωμάτων αργιλίου μπορεί αποτελεσματικά να λύσει το θερμικό πρόβλημα διασκεδασμού, έτσι ώστε το πρόβλημα θερμικής επέκτασης και συστολής των συστατικών στους τυπωμένους πίνακες κυκλωμάτων με τις διαφορετικές ουσίες μπορεί να ανακουφιστεί, το οποίο βελτιώνει τη διάρκεια και την αξιοπιστία ολόκληρης της μηχανής και των ηλεκτρονικών εξοπλισμών.

Ιδίως, το υπόστρωμα αργιλίου μπορεί να λύσει το SMT (η επιφάνεια τοποθετεί την τεχνολογία) προβλήματα θερμικής επέκτασης και συστολής.

Το PCB αργιλίου είναι ένας από τον ευρύτατα χρησιμοποιημένο πυρήνα PCBs μετάλλων, που καλείται επίσης ως PCB MC, αργίλιο-ντυμένο, ή μονωμένο υπόστρωμα μετάλλων, κ.λπ.

Η δομή βάσεων του PCB αργιλίου δεν έχει κανέναν πολύ διαφορετικό από άλλο PCBs.

Μια τέτοια κατασκευή κάνει τον πίνακα κυκλωμάτων έναν άριστο ηλεκτρικό μονωτή και έναν θερμικό αγωγό

ΤΙ ΕΙΝΑΙ ΈΝΑ PCB ΑΡΓΙΛΙΟΥ;

Ένα PCB αποτελείται γενικά από τρία στρώματα. Ένα αγώγιμο στρώμα χαλκού στην κορυφή, ένα διηλεκτρικό στρώμα μέσα - μεταξύ, και ένα στρώμα ενός υποστρώματος στο κατώτατο σημείο. Τυποποιημένο PCBs ένα στρώμα υποστρωμάτων από φίμπεργκλας, κεραμικός, πολυμερή σώματα, ή οποιοδήποτε άλλοδήποτε πυρήνα αμέταλλων. Ένα άφθονο ποσό PCBs χρησιμοποιεί FR-4 ως υπόστρωμα.

Το αργίλιο PCBs χρησιμοποιεί ένα υπόστρωμα αργιλίου. Αντί των προτύπων FR-4 ως υλικό υποστρωμάτων.

Στρώμα χαλκού κυκλωμάτων

Αυτό το στρώμα διαβιβάζει τα σήματα πέρα από τον ολόκληρο πίνακα PCB.

Η μετακίνηση των χρεωμένων μορίων παράγει τη θερμότητα.

Αυτή η θερμότητα μεταφέρεται στο υπόστρωμα αργιλίου. Όποιος το διαλύει αποτελεσματικά.

Στρώμα μόνωσης

Αυτό το στρώμα είναι επίσης γνωστό ως διηλεκτρικό στρώμα.

Αποτελείται από τα υλικά που είναι φτωχοί αγωγοί της ηλεκτρικής ενέργειας.

Απορροφά τη θερμότητα που παράγεται στο ανωτέρω στρώμα. Και το μεταφέρετε στο υπόστρωμα αργιλίου κάτω από το.

Υπόστρωμα

Το υπόστρωμα ενεργεί ως ίδρυμα για το PCB.

Κρατά σταθερά τα συστατικά επάνω από το. Με την αλλαγή των χαρακτηριστικών του υποστρώματος, η απόδοση του PCB ποικίλλει.

Παραδείγματος χάριν, ένα άκαμπτο υπόστρωμα παρέχει τη δύναμη και τη διάρκεια στον πίνακα PCB.

Ενώ ένα εύκαμπτο υπόστρωμα ανοίγει περισσότερες επιλογές σχεδίου.

Το υπόστρωμα αργιλίου χρησιμοποιείται ηλεκτρονική-βασισμένες στον στις στην δύναμη εφαρμογές όπου ο υψηλός θερμικός διασκεδασμός απαιτείται.

Λόγω της καλής θερμικής αγωγιμότητάς του, κρατά τη θερμότητα μακρυά από τα ζωτικής σημασίας ηλεκτρονικά συστατικά. Εξασφαλίζοντας κατά συνέπεια ελάχιστη ζημία κυκλωμάτων.

ΑΡΓΙΛΙΟ PCBs ΠΟΥ ΚΑΤΑΣΚΕΥΑΖΕΤΑΙ σε YScircuit

Το YScircuit είναι ένας από τους λεπτότερους κατασκευαστές του αργιλίου PCBs.

Για να αυξήσουν τη γενική απόδοση του προϊόντος, παρέχουν ένα θερμικό ντυμένο στρώμα στο PCB αργιλίου.

Διαλύει τη θερμότητα κατά τρόπο ιδιαίτερα αποδοτικό. Για τη υψηλή δύναμη και τις σφιχτές βασισμένες στην ανοχή εφαρμογές αργίλιο το υποστηριγμένο PCB είναι η τέλεια επιλογή μεταξύ των κατασκευαστών προγράμματος.

Εξέταση των παραμέτρων όπως το συντελεστή της θερμικής επέκτασης, της θερμικής αγωγιμότητας, της δύναμης, της σκληρότητας, του βάρους, και του κόστους. Το πιάτο αργιλίου είναι μια ιδανική επιλογή για το πρόγραμμά σας. Μπορείτε να τροποποιήσετε το υπόστρωμα PCB σας. Το PCBWay προσφέρει τα διαφορετικά πιάτα αργιλίου όπως 6061, 5052, 1060, και πολύ περισσότερους.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΤΟΥ PCB ΑΡΓΙΛΙΟΥ

1. Η ικανότητα διασκεδασμού θερμότητας του αργιλίου PCBs είναι πολύ καλύτερη από τυποποιημένο PCBs.

2. Το αργίλιο PCBs παρέχει την περισσότερες δύναμη και διάρκεια. Σε σύγκριση με κεραμικό και φίμπεργκλας-βασισμένο PCBs.

3. Φαίνεται ειρωνικό, αλλά αργίλιο-βασισμένο PCBs είναι ελαφρύτερο. Σε σύγκριση με τυποποιημένο PCBs.

ΕΦΑΡΜΟΓΕΣ

1. Χρησιμοποιούνται στις συσκευές παροχής ηλεκτρικού ρεύματος όπως τους ρυθμιστές μετατροπής, μετατροπέας DC/AC, ρυθμιστής SW.

2. Στις ενότητες δύναμης, χρησιμοποιούνται στους αναστροφείς, τους στερεάς κατάστασης ηλεκτρονόμους, και τις γέφυρες διορθωτών.

3. Στα αυτοκίνητα, χρησιμοποιούνται σε έναν ηλεκτρονικούς ρυθμιστή, μια ανάφλεξη, έναν ελεγκτή παροχής ηλεκτρικού ρεύματος, κ.λπ.
