Νικέλινος ατομικός πίνακας κυκλωμάτων PCB επιταχυντών για το πείραμα επιστήμης

Τόπος καταγωγής SHENZHEN
Μάρκα YScircuit
Πιστοποίηση ISO9001,UL,REACH, RoHS
Αριθμό μοντέλου Ys-μιλ.-0022
Ποσότητα παραγγελίας min 1
Τιμή $0.04-7/piece
Συσκευασία λεπτομέρειες Βαμβάκι + χαρτοκιβώτιο + λουρί αφρού
Χρόνος παράδοσης 2-8 εργάσιμες
Όροι πληρωμής T/T, PayPal, Alibaba πληρώστε
Δυνατότητα προσφοράς 1580000

Επικοινωνήστε μαζί μου για δωρεάν δείγματα και κουπόνια.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε 24ωρη ηλεκτρονική βοήθεια.

x
Λεπτομέρειες
Όνομα προϊόντων PCB 8 στρωμάτων Λήξη επιφάνειας HASL/HASL-LF/ENIG/OSP
Διαδικασία Χρυσός βύθισης Πάχος χαλκού 1.5oz
Πάχος πινάκων 1mm Εφαρμογή Ατομικοί επιταχυντές
Χρώμα Πράσινος Μέγεθος 28*10cm
Υψηλό φως

Νικέλινος πίνακας κυκλωμάτων PCB

,

Ατομικός πίνακας κυκλωμάτων PCB επιταχυντών

,

Ατομικοί γυμνοί πίνακες PCB επιταχυντών

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Νικέλινοι πίνακες κυκλωμάτων PCB ατομικοί τυπωμένοι επιταχυντές για το πείραμα επιστήμης

Πλεονεκτήματα πολυστρωματικού PCBs πέρα από τις ενιαίες εναλλακτικές λύσεις στρώματος



Όταν συγκρίνονται με τις ενιαίες εναλλακτικές λύσεις στρώματος, τα πλεονεκτήματα πολυστρωματικού PCBs γίνονται εντονότερα.
Μερικές από τη βασική προσφορά PCBs βελτιώσεων πολυστρωματική περιλαμβάνουν τα εξής:


• Υψηλότερη πυκνότητα συνελεύσεων: Ενώ η πυκνότητα ενιαίου PCBs στρώματος περιορίζεται από τη επιφάνεια τους, πολυστρωματικό PCBs πολλαπλασιάζει την πυκνότητά τους μέσω της διάταξης σε στρώματα.
Αυτή η αυξανόμενη πυκνότητα επιτρέπει τη μεγαλύτερη λειτουργία, βελτιώνοντας την ικανότητα και την ταχύτητα παρά το μικρότερο μέγεθος PCB.


• Μικρότερο μέγεθος: Γενικό, πολυστρωματικό PCBs είναι μικρότερο σε μέγεθος από το ενιαίο στρώμα PCBs.
Ενώ το ενιαίο στρώμα PCBs πρέπει να αυξήσει τη επιφάνεια του κυκλώματος με την αύξηση του μεγέθους, πολυστρωματική επιφάνεια αύξησης PCBs μέσω της προσθήκης των στρωμάτων, που μειώνουν το γενικό μέγεθος.
Αυτό επιτρέπει higher-capacity πολυστρωματικό PCBs που χρησιμοποιείται στις μικρότερες συσκευές, ενώ το μεγάλης χωρητικότητας ενιαίο στρώμα PCBs πρέπει να εγκατασταθεί στα μεγαλύτερα προϊόντα.


• Ελαφρύς: Η ολοκλήρωση των συστατικών σε πολυστρωματικά μέσα PCB λιγότερο μιας ανάγκης για τους συνδετήρες και άλλων συστατικών, με συνέπεια μια ελαφριά λύση για τις σύνθετες ηλεκτρικές εφαρμογές.
Πολυστρωματικό PCBs μπορεί να ολοκληρώσει τη ίδια ποσότητα της εργασίας ως πολλαπλάσιο single-layer PCBs, αλλά κάνει έτσι σε ένα μικρότερο μέγεθος και με λιγότερα συνδέοντας συστατικά, που μειώνουν το βάρος.
Αυτό είναι μια ουσιαστική εκτίμηση για τη μικρότερη ηλεκτρονική όπου το βάρος είναι μια ανησυχία.


• Ενισχυμένη λειτουργία σχεδίου: Οι γενικοί, πολυστρωματικοί γυμνοί πίνακες PCB είναι ικανοί περισσότερο από το μέσο ενιαίο PCB στρώματος.
Με περισσότερη ενσωμάτωση των ελεγχόμενων χαρακτηριστικών γνωρισμάτων σύνθετης αντίστασης, της μεγαλύτερης προστασίας της EMI και της γενικής βελτιωμένης ποιότητας σχεδίου, πολυστρωματικό PCBs μπορεί να ολοκληρώσει περισσότερων παρά το μικρότερο μέγεθός τους και το μικρότερο βάρος.





YS πολυστρωματική επισκόπηση ικανοτήτων κατασκευής PCB
Χαρακτηριστικό γνώρισμα ικανότητες
Αρίθμηση στρώματος 2-60L
Διαθέσιμη πολυστρωματική τεχνολογία PCB Μέσω της τρύπας με το λόγο διάστασης 16:1
θαμμένος και τυφλός μέσω
Υβρίδιο Υλικό υψηλής συχνότητας όπως το μίγμα κ.λπ. RO4350B και FR4.
Υλικό υψηλής ταχύτητας όπως το μίγμα κ.λπ. M7NE και FR4.
Πάχος 0.3mm8mm
Ελάχιστα πλάτος και διάστημα γραμμών 0.05mm/0.05mm (2mil/2mil)
ΠΊΣΣΑ BGA 0.35mm
Ελάχιστο μηχανικό τρυπημένο με τρυπάνι μέγεθος 0.15mm (6mil)
Λόγος διάστασης για μέσω της τρύπας 10:1
Η επιφάνεια τελειώνει HASL, αμόλυβδο HASL, ENIG, κασσίτερος βύθισης, OSP, ασημένιο, χρυσό δάχτυλο βύθισης, ηλεκτρολυτική επιμετάλλωση σκληρό χρυσό, εκλεκτικό OSP, ENEPIG.etc.
Μέσω της επιλογής αφθονίας Μέσω είναι καλυμμένος και γεμισμένος με είτε αγώγιμη είτε non-conductive εποξική έπειτα καλυμμένη και καλυμμένη (VIPPO)
Χαλκός που γεμίζουν, ασημένιος που γεμίζουν
Εγγραφή ±4mil
Μάσκα ύλης συγκολλήσεως Πράσινος, κόκκινος, κίτρινος, άσπρος, μαύρος, πορφυρός, ο Μαύρος μεταλλινών, μεταλλίνη green.etc.





Γυμνός χρόνος παράδοσης πινάκων YScircuit κανονικά
layer/m ² S<1㎡ S<3㎡ S<6㎡ S<10㎡ S<13㎡ S<16㎡ S<20㎡ S<30㎡ S<40㎡ S<50㎡ S<65㎡ S<85㎡ S<100㎡
1L 4wds 6wds 7wds 7wds 9wds 9wds 10wds 10wds 10wds 12wds 14wds 15wds 16wds
2L 4wds 6wds 9wds 9wds 11wds 12wds 13wds 13wds 15wds 15wds 15wds 15wds 18wds
4L 6wds 8wds 12wds 12wds 14wds 14wds 14wds 14wds 15wds 20wds 25wds 25wds 28wds
6L 7wds 9wds 13wds 13wds 17wds 18wds 20wds 22wds 24wds 25wds 26wds 28wds 30wds
8L 9wds 12wds 15wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
10L 10wds 13wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
12L 10wds 15wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
14L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds
16L 10wds 16wds 17wds 18wds 20wds 20wds 22wds 24wds 26wds 27wds 28wds 30wds 30wds

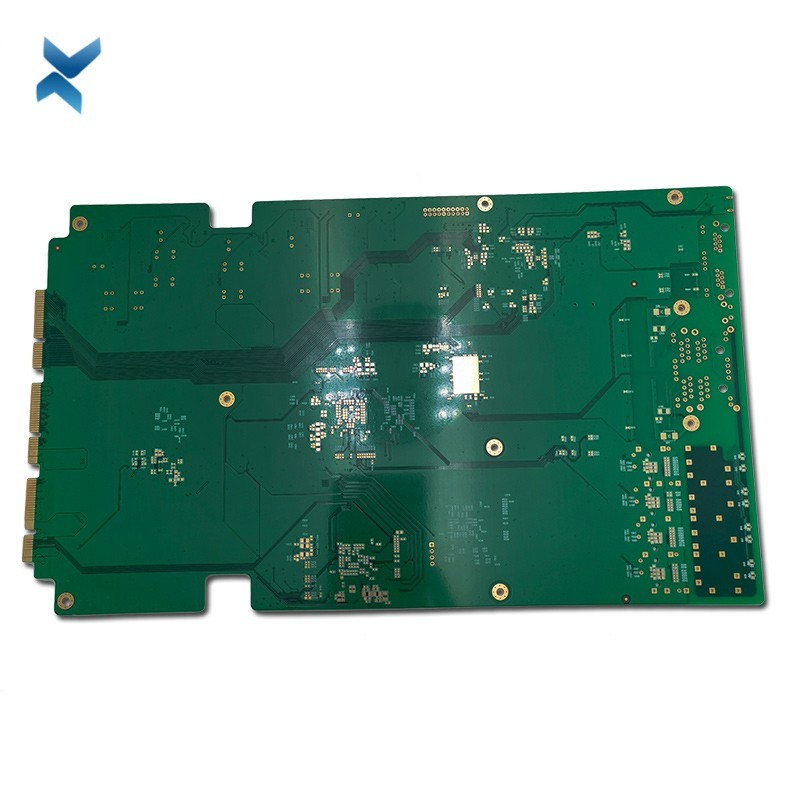

Νικέλινος ατομικός πίνακας κυκλωμάτων PCB επιταχυντών για το πείραμα επιστήμης 0

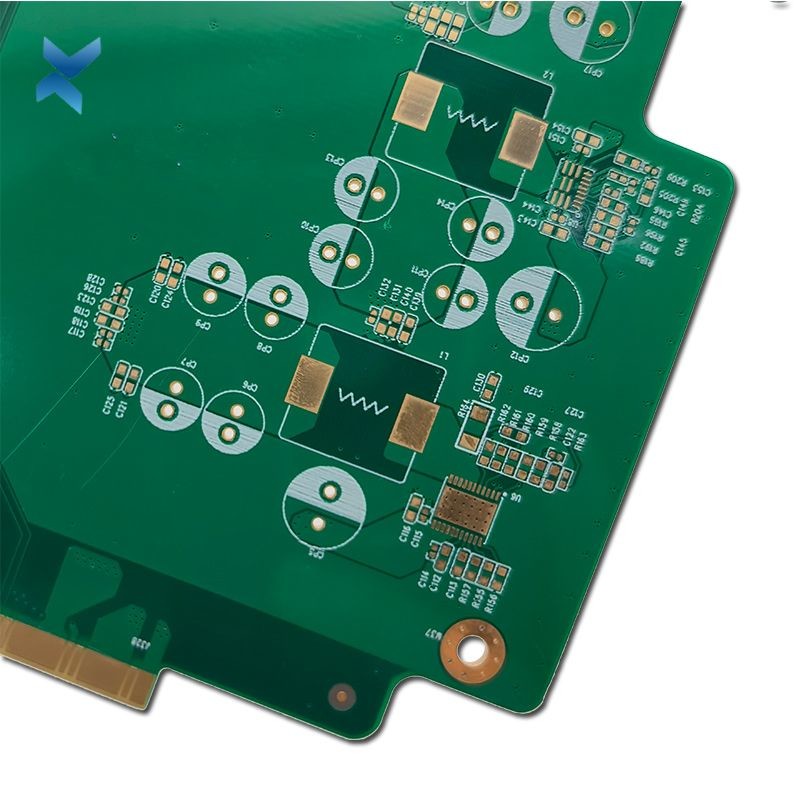

Νικέλινος ατομικός πίνακας κυκλωμάτων PCB επιταχυντών για το πείραμα επιστήμης 1

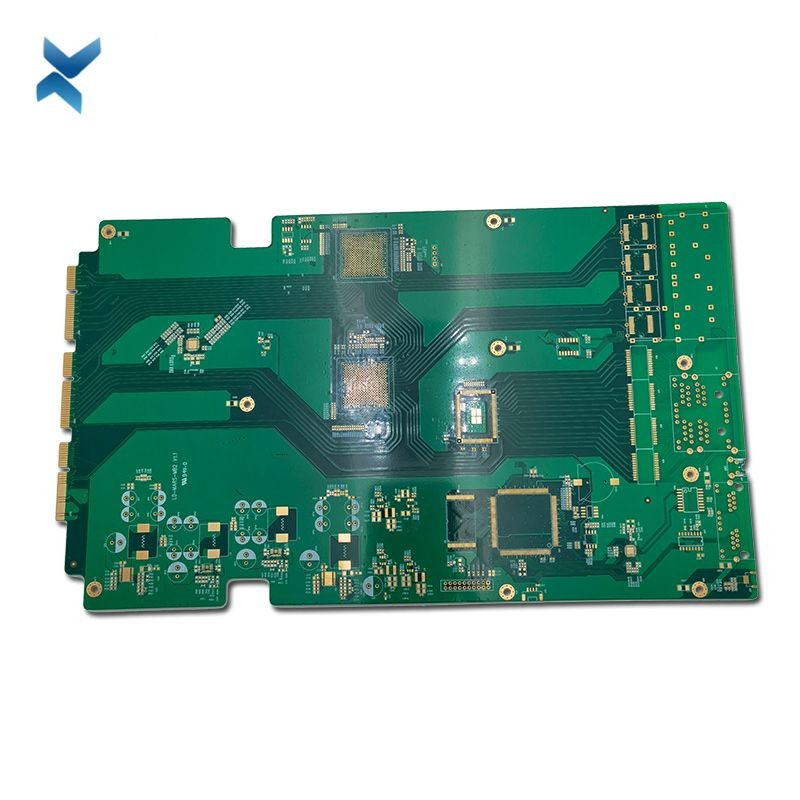

Νικέλινος ατομικός πίνακας κυκλωμάτων PCB επιταχυντών για το πείραμα επιστήμης 2

Νικέλινος ατομικός πίνακας κυκλωμάτων PCB επιταχυντών για το πείραμα επιστήμης 3

Νικέλινος ατομικός πίνακας κυκλωμάτων PCB επιταχυντών για το πείραμα επιστήμης 4

FQA



Q: Προσφέρετε το σωρό στρώματος συνήθειας επάνω;
Α: Κατασκευάζουμε τους πίνακες πρωτοτύπων που εδρεύουν στο σωρό στρώματος προεπιλογής επάνω. Εάν χρειάζεστε το σωρό στρώματος συνήθειας επάνω, παρακαλώ μεταπηδήστε στην τυποποιημένη υπηρεσία PCB μας. Αισθανθείτε ελεύθερος να ζητήσει τυποποιημένο stackup στρώματός μας στο info@ycircuit.com, μην ξεχάστε να μας πείτε την αρίθμησή σας πάχους και στρώματος PCB.


Q: Μπορείτε να χειριστείτε τις ελεγχόμενες απαιτήσεις σύνθετης αντίστασης;
Α: Ναι. Η τυποποιημένη υπηρεσία PCB μας προσφέρει την επιλογή ελέγχου σύνθετης αντίστασης. Μπορείτε να υποβάλετε τη διαταγή στη σελίδα αποσπάσματος PCB, να κάνει μια σημείωση "" παρακαλώ ελέγξτε τη σύνθετη αντίσταση μέσα σε ** "" στο ειδικό τμήμα σημειώσεων απαίτησης. Κατόπιν υποβάλτε τη διαταγή, φορτώστε τα αρχεία και απελευθερώστε την πληρωμή. Η απαίτησή σας θα είναι γνωστή όπως ενάρξεις κατασκευής.



Q: Μπορείτε να εκτελέσετε μια επιθεώρηση ακτίνας X μετά από τη συνέλευση;
Α: Μετά από τη συνέλευση, μπορούμε να προωθήσουμε τη δοκιμή ακτίνας X σε QFN, LGA, BGA και άλλα συστατικά που έχουν τα κατώτατα μαξιλάρια. Το πρόσθετο κόστος θα χρεωθεί για τη δοκιμή ακτίνας X.
